Ống bơm nước

Shuangsen là nhà sản xuất được ủy quyền và nhà cung cấp toàn cầu chuyên về các giải pháp Ống bơm nước công suất lớn. Được chế tạo với khả năng hàn được bảo vệ hoàn toàn bằng nitơ và bảo vệ ủ hydro tinh khiết, thiết bị chính xác này có độ bền kéo tối ưu trên 690 Mpa và khả năng chống gỉ hoàn toàn trong thử nghiệm phun muối kéo dài 1000 giờ.

Tính chất luyện kim và thông số vật liệu

Thành phần cấp nguyên tố

Hệ thống xử lý chất lỏng chính xác phụ thuộc vào việc kiểm soát hóa học chính xác để chống lại quá trình oxy hóa và làm mỏng thành ống khi chịu ma sát nặng. Ma trận sau đây trình bày chi tiết các nguyên tắc tỷ lệ phần trăm tối đa và tối thiểu chính xác được thực thi trong các hoạt động sản xuất của chúng tôi:

Danh mục hợp kim	C (%)	Sĩ (%)	Mn (%)	P (%)	S (%)	Cr (%)	Ni (%)	Ti (%)
Loại 409	0,08	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10,5 ~ 11,75	≤ 0,5	6 × C ~ 0,70
Loại 409L	0,06	≤ 1	≤ 1	0,015	0,015	10,5 ~ 11,75	≤ 0,5	10 × C ~ 0,75
Loại 410	0,04	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10,3 ~ 12,5	≤ 0,5	—

Hạn chế căng thẳng cơ học

Để chống lại tải sốc thủy lực đột ngột và rung động cơ học trong quá trình vận hành, các bộ phận kết cấu phải đạt được các thông số tải được chứng nhận. Các ranh giới ứng suất được ghi lại được nêu dưới đây:

Danh mục hợp kim	Độ bền kéo (MPa)	Điểm năng suất (MPa)	Độ giãn dài (%)	Đánh giá độ cứng (HB)
Loại 409	460	265	32	140
Loại 409L	410	235	37	123
Loại 410	365	195	22	200

Ma trận thứ nguyên và tiêu chí lựa chọn

Để thiết lập các bề mặt bịt kín hoàn hảo với máy bơm chất lỏng áp suất cao, mọi Ống bơm nước hạng nặng đều được căn chỉnh theo các tỷ lệ mặt cắt ngang chặt chẽ. Bảng phân bổ kích thước liệt kê các cấu hình tường kết cấu toàn diện của chúng tôi.

Ma trận kích thước tiêu chuẩn

Đường kính ngoài D (mm)	Độ dày tường có sẵn T (mm)
Φ 25 Dưới	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 25 ~ Φ 44,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 44,6 ~ Φ 63,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 76,2 - Φ 101,6	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 101,6 trở lên	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0

Thông số kỹ thuật mua sắm

Cấu hình kỹ thuật phải được trình bày chi tiết rõ ràng trong giai đoạn đăng ký để đảm bảo khả năng tương thích hoàn toàn với trường. Số liệu dây chuyền sản xuất tuân theo các phím vận hành chính xác sau:

• Tên sản phẩm:Phân loại đường ống cấu trúc mục tiêu.
• Đánh dấu thép không gỉ:Chỉ định loại hợp kim được chọn (201, 304, 316L, 409, 409L, 410).
• Kích thước và dung sai:Giá trị dung sai đường kính ngoài cùng với độ dày thực tế đã được xác minh.
• Số lượng & Thực hiện:Số liệu khối lượng yêu cầu chính xác kết hợp với hướng dẫn cách đóng gói cụ thể.
• Mức độ hoàn thiện bề mặt:Thông số đánh bóng bằng cát (180#-400#) hoặc các tùy chọn độ bóng cao rõ ràng.
• Cấu hình đặc biệt:Bất kỳ thay đổi hình học riêng biệt nào được yêu cầu đối với mạch chất lỏng phức tạp.

Kỹ thuật xử lý và khả năng nhiệt

Che chắn hàn và sắp xếp lại tinh thể

Quá trình chế tạo tích hợp các hệ thống hàn bảo vệ hoàn toàn bằng nitơ tự động, tạo ra đường hàn thẳng không có đường bóng bên trong hoặc khoảng trống mật độ. Thiết lập này được kết hợp với trình tự bảo vệ quá trình ủ hydro nguyên chất. Phương pháp kết hợp này mang lại cấu hình phân tử bền bỉ có giới hạn kéo dài trên 690 Mpa và khả năng mở rộng tổng thể cao hơn 30%. Độ dẻo đặc biệt này ngăn chặn sự phân tách trong quá trình tạo hình khắc nghiệt.

Phân loại đánh bóng bề mặt

Các bức tường bên ngoài được đánh bóng cơ học nghiêm ngặt để tối ưu hóa hiệu quả thủy lực và giảm lực cản ma sát. Cấu hình bề mặt bao gồm:

• Kết thúc cơ khí sáng:Đạt được nhờ kết cấu cơ học tinh xảo từ 180# đến 400#.
• Hoàn thiện gương Ba Lan:Kết cấu đặc trưng cao cấp từ 400# đến 800# cho độ mịn bề mặt tối đa.

Giới hạn dung sai nhiệt

Các hợp kim cơ bản được thiết kế để chịu được những thay đổi nhiệt đáng chú ý trong quá trình quay chất lỏng tốc độ cao. Ngưỡng nhiệt độ làm việc cao không liên tục hoạt động an toàn ở 815°C, trong khi làm việc liên tục được duy trì ở 675°C. Ứng suất bên trong cấu trúc được giảm bớt thông qua quá trình ủ lò chuông được tiến hành ở 860°C ± 10°C.

Triển khai công nghiệp

Khả năng xử lý tuyệt vời của Ống bơm nước chuyên dụng này khiến nó trở nên lý tưởng cho các hoạt động định tuyến đầy thách thức. Dây chuyền trải qua quá trình mở rộng miệng rộng, co ống cơ học, vận hành đường ống phức tạp, uốn chặt và trình tự làm phẳng cực độ mà không xuất hiện các vết nứt vi mô. Các khu vực lắp đặt phổ biến bao gồm:

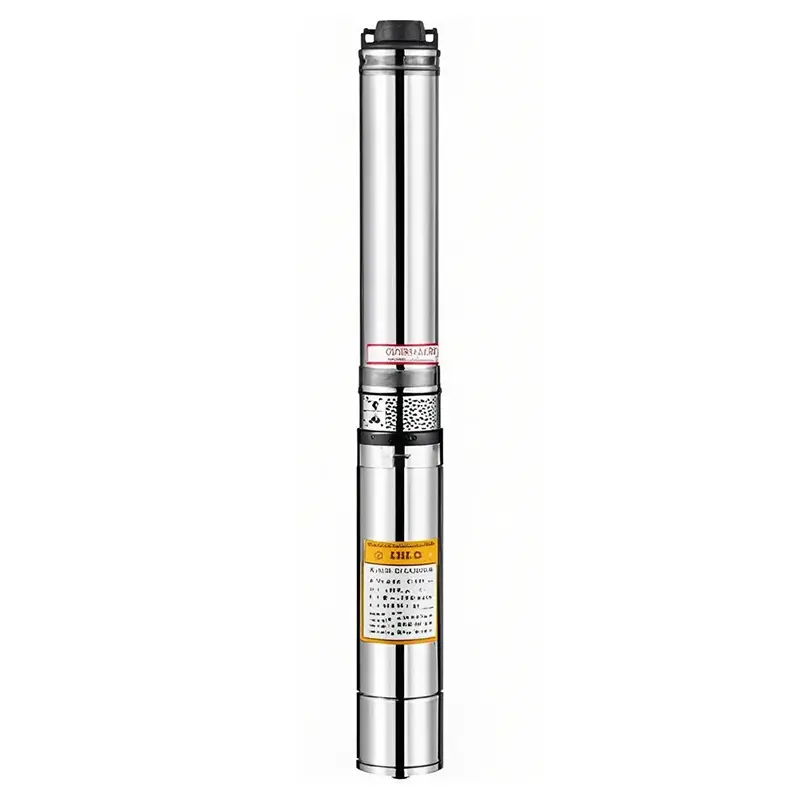

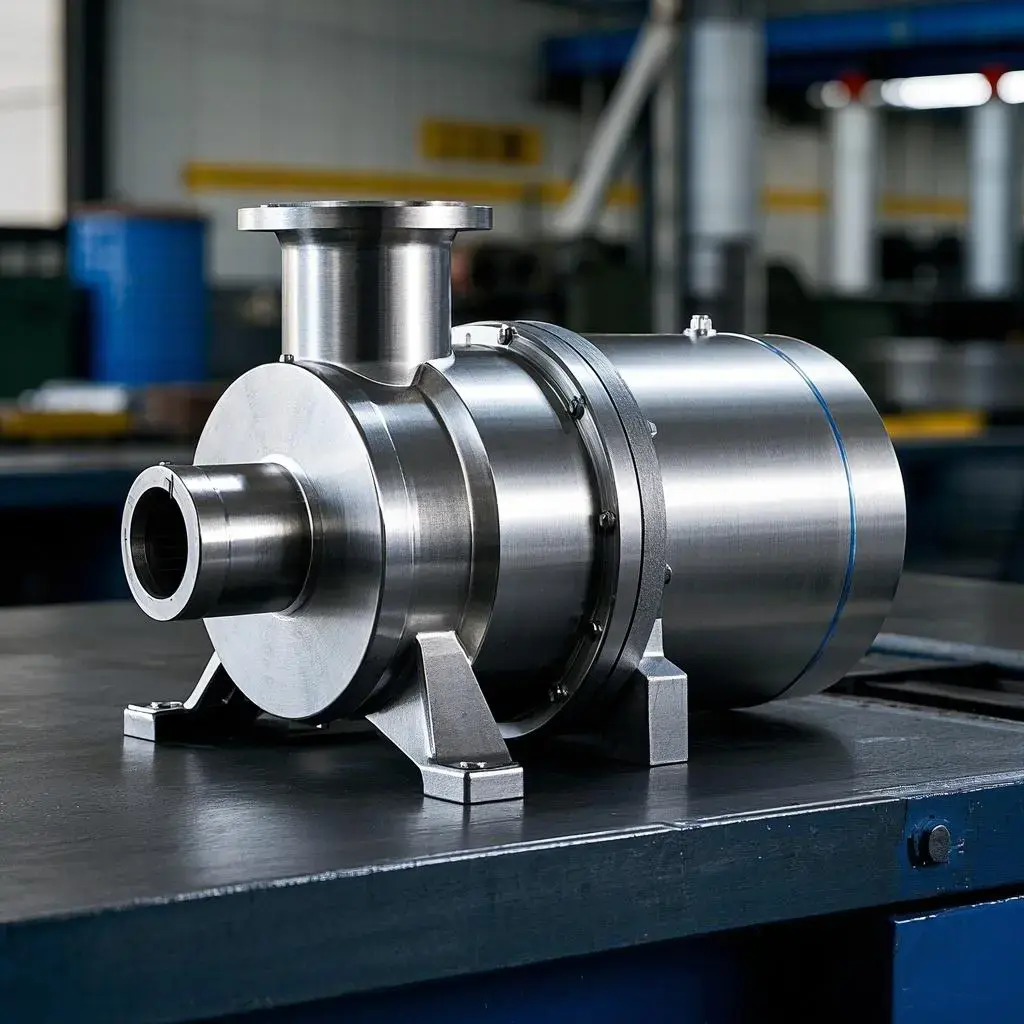

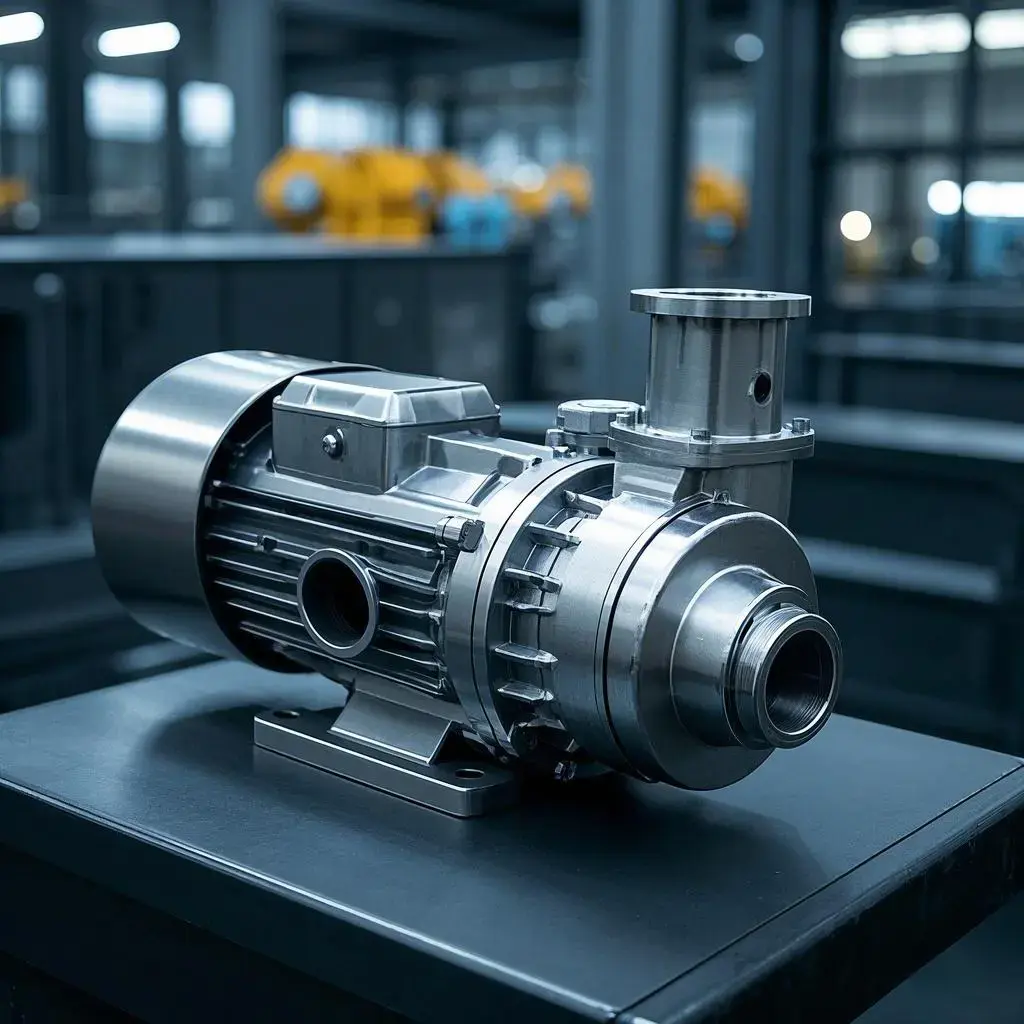

• Hệ thống phân phối máy bơm nước hạng nặng và hệ thống nạp chất lỏng.
• Mảng ống nước công nghiệp chịu áp lực cao đòi hỏi khả năng chống xâm thực bên trong cao.
• Mạch vận chuyển chất lỏng ăn mòn yêu cầu độ an toàn của tường được ghi lại và độ bền lâu dài.

Phương pháp chẩn đoán và xác minh chất lượng

Để loại bỏ các khiếm khuyết về cấu trúc trước khi tích hợp tại hiện trường, các thanh tra kỹ thuật giàu kinh nghiệm sẽ xác minh từng lô sản xuất bằng các phương pháp phá hủy và không phá hủy nghiêm ngặt:

• Kiểm tra làm phẳng:Nén thành ống để đảm bảo đường hàn và thép gốc uốn cong đồng đều dưới áp lực mà không bị nứt.
• Kiểm tra uốn:Đánh giá độ dẻo của cấu trúc và kiểm tra các hư hỏng bề mặt trên các đường viền góc cực lớn.
• Kiểm tra mở rộng:Bao gồm các thử nghiệm co và giãn nở miệng để đảm bảo thân ống có độ giãn dài trên 30% mà không bị phân tách cấu trúc.
• Kiểm tra tính chất cơ học:Đo cường độ năng suất tuyệt đối, giới hạn kéo dài tối đa trên 690 Mpa và hiệu suất độ cứng theo hướng dẫn quốc tế.

Tại sao chọn chúng tôi

• Thử nghiệm phun muối 1000 giờ:Bề ngoài kim loại được xử lý chịu được thử nghiệm phun muối liên tục trong 1000 giờ mà hoàn toàn không có dấu hiệu rỉ sét hoặc rỗ bề mặt.
• Hiệu suất không bùng nổ:Hàn được bảo vệ bằng khí tiên tiến tạo ra một đường may chắc chắn cho phép sản phẩm trải qua quá trình giãn nở ống, co ống và các đường uốn phức tạp mà không bị vỡ.

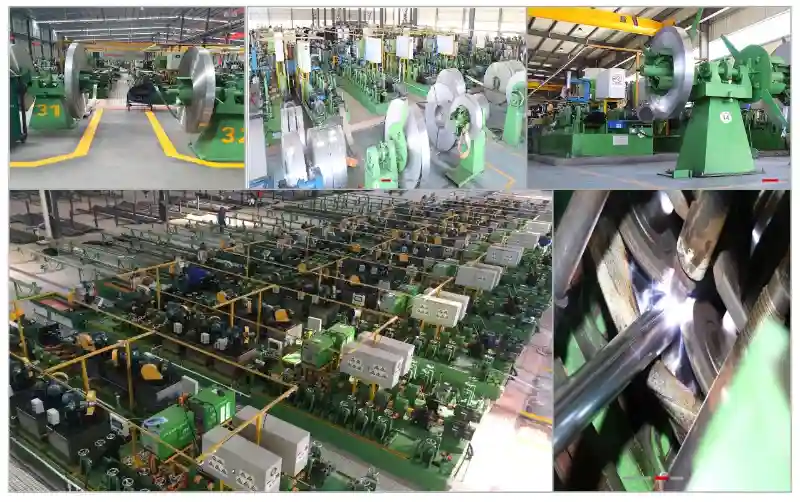

• Cơ sở hạ tầng sản xuất quy mô lớn:Vận hành một cơ sở rộng 20.000 mét vuông ra mắt vào năm 1999, có 133 dây chuyền lắp ráp hàn công nghiệp hoàn chỉnh được hỗ trợ bởi hơn 25 năm chuyên môn về luyện kim.
• Giấy phép quản lý quốc tế:Dây chuyền sản xuất tuân thủ đầy đủ các hệ thống Quản lý chất lượng ISO 9001, Môi trường ISO14001, Sức khỏe nghề nghiệp ISO45001 và Hệ thống quản lý chất lượng thiết bị y tế ISO13485.

Câu hỏi thường gặp

Công nghệ nào giúp đường hàn không bị rò rỉ, nứt nẻ dưới áp suất thủy lực?

Hiệu suất mối nối vượt trội là kết quả của quá trình hàn bảo vệ hoàn toàn bằng nitơ kết hợp với quá trình ủ hydro nguyên chất. Điều này giúp loại bỏ các điểm yếu về cấu trúc và ứng suất bên trong, tạo ra ma trận kim loại đồng nhất với tốc độ giãn nở vượt quá 30% và biên dạng giới hạn độ bền kéo trên 690 Mpa.

Tại sao ủ lò chuông được sử dụng cho các ống dẫn chất lỏng này?

Xử lý hợp kim thông qua quá trình ủ lò chuông ở nhiệt độ chính xác 860°C ± 10°C sẽ hiệu chỉnh lại ma trận tinh thể kim loại. Điều này cho phép các bộ phận duy trì tính toàn vẹn cấu trúc cao trong quá trình tiếp xúc liên tục ở nhiệt độ lên tới 675°C và tải nhiệt không liên tục lên tới 815°C.

Chất lượng hoàn thiện chính xác được giám sát như thế nào trước khi gửi đi?

Chất lượng bề mặt được kiểm tra bằng các phương pháp kiểm tra chuyên dụng, bao gồm kiểm tra độ giãn nở và co lại của miệng chi tiết cùng với các số liệu độ nhám tiêu chuẩn. Điều này đảm bảo rằng cho dù một đường nét yêu cầu lớp hoàn thiện sáng 180#-400# hay bề mặt gương 400#-800# thì cấu hình vẫn hoàn toàn đồng nhất và không có dấu vết.

Tích hợp chiến lược và tiêu chuẩn thương hiệu

Việc lắp đặt Ống bơm nước chuyên dụng trong các dòng chất lỏng công nghiệp nặng đòi hỏi độ chính xác về kết cấu và kích thước tuyệt đối. Từ việc lựa chọn các lô thép thô cao cấp đến theo dõi chính xác các thông số đường kính ngoài từ Φ 25 đến Φ 101,6 trở lên, quy trình sản xuất của chúng tôi được tối ưu hóa để loại bỏ hư hỏng thành phần dưới sức căng thủy lực cao. Bằng cách liên tục đầu tư vào nghiên cứu tiên tiến và nâng cấp thiết bị lắp ráp tự động, nhà máy của chúng tôi cung cấp các bộ phận kết cấu đáng tin cậy cho thị trường công nghiệp toàn cầu, duy trì danh tiếng độc lập và tiêu chuẩn xuất sắc cao của thương hiệu Shuangsen toàn cầu.
